| ▼特殊仕様 ▼格納方法 ▼仕様 |
モバプルは使用目的に合わせて、フロアを十字型、L宇型など自由にレイアウトできる
スライディングウォールです。室内スペースを分割、統合する場合も1人のカでスピーディにでき、
スペースを有効に活用できます。パネル本体や天井、床などの接続部分はドロップシール
の組込み、各パネルの密着化などで遮音性が高められています。
また、パネル本体は木製・スチール製を基本に、表装は化粧合板、塩ビ鋼板、ビニール
レザー、布クロスなど色、柄までフロアの仕様に合わせて選べます。
軽量のため移動もスムーズで、床に接する部分は軟質ゴムの緩衝材で保護しています。
さらに黒板、掲示板、窓、ガラリの組込みも可能なので用途はいっそう広ります。 |
 |
特殊仕様
|
 |

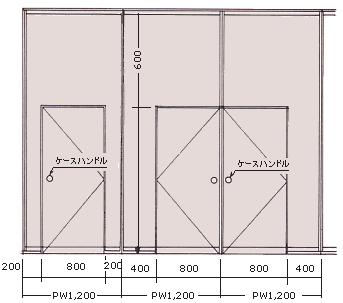

潜戸の組込み
パネル内に潜戸を組込んで、出入り口に
できますがその場合、潜戸部分をのぞいたパネル幅が、最低400ミリは強度の関係上、必要です
黒板、掲示板の組込み
パネルに黒板や掲示板などを組込めます。
（52タイプのみ）
戸袋の設置（別途工事）
 |
 |
遮音効果の向上
すきまをなくすことが、遮音の第一条件です。
そのために、アップシールをパネル上部に取付け、遮音性能をより向上させるために、木製パネルの場合は、遮音材として鉛板や鉄板などをパネル内に組み込みます。
また、パネル割付けのメジを変え、100ミリの間隔でスライディングウォールを2列に設置すると、より一層の遮音効果が上げられます。 |
▲もどる
|
格納方法 （R-52 R-60Sの場合）
|
パネルについているa、bのランナーは、それぞれA、Bのハンガーレールに納まります。
また引出す場合はaランナーから先に出します。
 |
Ⅰ型
最も標準的なタイプです
［たたみしろ］
●R-52
60mm×パネル枚数+65mm
●R-60S
75mm×パネル枚数+70mm |
 |
Ⅱ型
柱の面を利用して格納場所とし、かつ、間仕切線の位置を柱の中心におきたい場合
［たたみしろ］
●R-52
60mm×パネル枚数+65mm
●R-60S
75mm×パネル枚数+70mm |
 |
Ⅲ型
柱の出を利用して、その陰に格納する場合
［たたみしろ］
●R-52
60mm×パネル枚数
●R-60S
75mm×パネル枚数 |
 |
Ⅳ型
戸袋を設ける場合に最も多く採用されます。
（戸袋は別途工事になります）
［たたみしろ］
●R-52
60mm×パネル枚数（+150mm）
●R-60S
75mm×パネル枚数（+150mm）
（ ）内の数字は戸袋分 |
▲もどる
|
仕様
|
| 仕様／種類 |
R-52 C-52
（木製パネル） |
R-60S C-60S
（スチールパネル） |
| パネル |
表面材 |
ラワンベニヤ5.5m/m厚 |
化粧鋼板0.8m/m |
化粧鋼板0.5m/m |
| 表装 |
表装材選択自由 |
表面カラー基本色5色
S-302 S-306 S-307
S-309 S-314
（ビニールレザー・布の
張付けも可能） |
表面カラー基本色2色
S-302 S-306
（ビニールレザー・布の
張付けも可能） |
| パネルの厚さ |
47m/m |
60m/m |
| 框の厚さ |
52m/m |
66m/m |
| 召合せ框 |
アルミ押出形材 |
アルミ押出形材 |
| 芯材 |
ロックウール |
12m/m厚 発砲ウレタン |
| ハンガーレール |
SECCまたはSPG2.3m/m |
| 笠木型材 |
アルミ押出型材A6063S-T5 |
| 幅木型材 |
| 召合せ型材 |
| シール型材 |
| ドア型材 |
| 緩衝材 |
硬質PVC |
| パネル／種類 |
R-52 C-52 |
R-60S C-60S |
| パネル製作可能寸法 |
重量 |
パネル製作可能寸法 |
重量 |
| 幅(PW) |
高さ(PH) |
幅(PW) |
高さ(PH) |
| 標準パネル |
※700～1200 |
1000～4000 |
18 |
※700～1200 |
1000～3000 |
21 |
| エンドパネル |
※700～1200 |
1000～4000 |
18 |
※700～1200 |
1000～3000 |
21 |
| ドア受パネル |
※700～1200 |
1000～4000 |
18 |
※700～1200 |
1000～3000 |
21 |
| 軸吊りパネル |
▲550～1200 |
1000～4000 |
18 |
▲550～1200 |
1000～3000 |
21 |
| 軸吊り丁番パネル・A |
▲400～650 |
1000～4000 |
18 |
▲400～600 |
1000～3000 |
21 |
| 軸吊り丁番パネル・B |
▲700～1200 |
1000～4000 |
18 |
▲700～1200 |
1000～3000 |
21 |
| 丁番吊りパネル・A |
※700～1200 |
1000～4000 |
18 |
※700～1200 |
1000～3000 |
21 |
| 丁番吊りパネル・B |
▲350～600 |
1000～4000 |
18 |
▲350～600 |
1000～3000 |
21 |
| 門型潜戸パネル |
～1200 |
～4000 |
20 |
～1200 |
3000 |
24 |
| L型潜戸パネル |
～1200 |
～4000 |
20 |
～1200 |
3000 |
24 |
| 潜戸パネル |
～800 |
～2100 |
20 |
～800 |
2000 |
24 |
